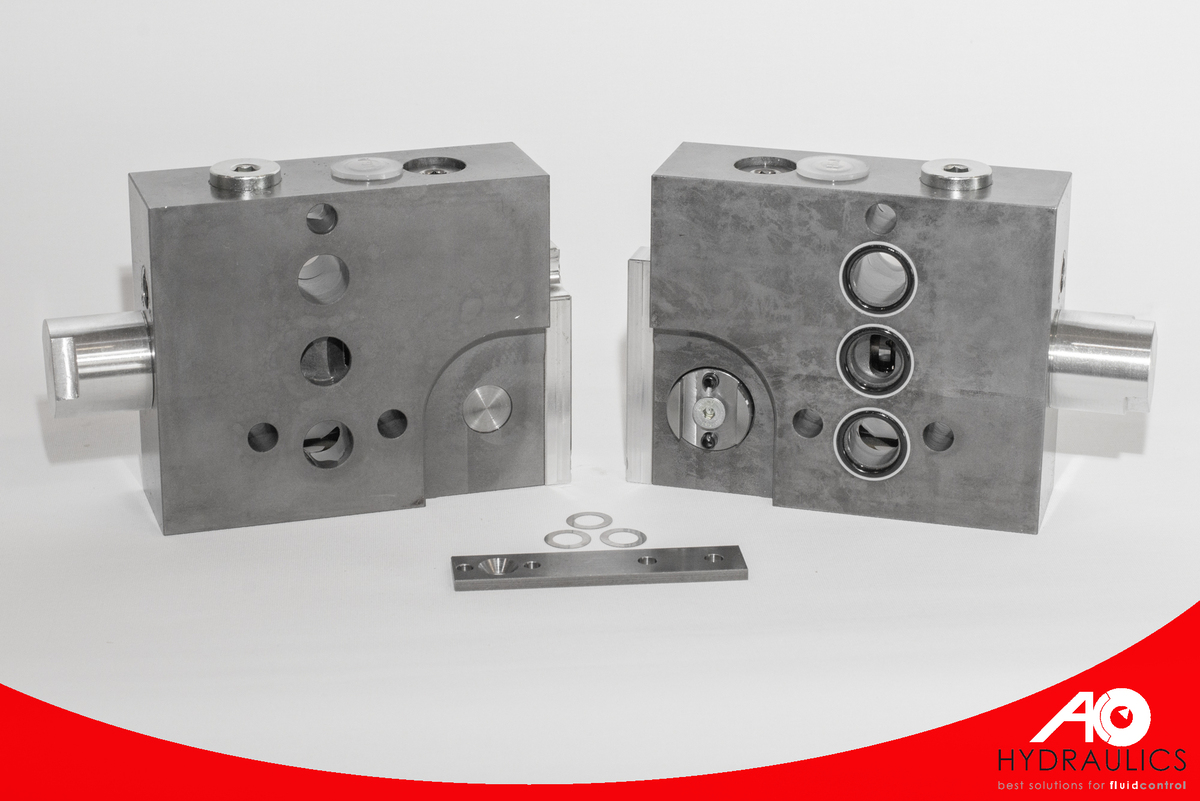

Zusatzsteuergerät zum Deutz-System 07C -TB-

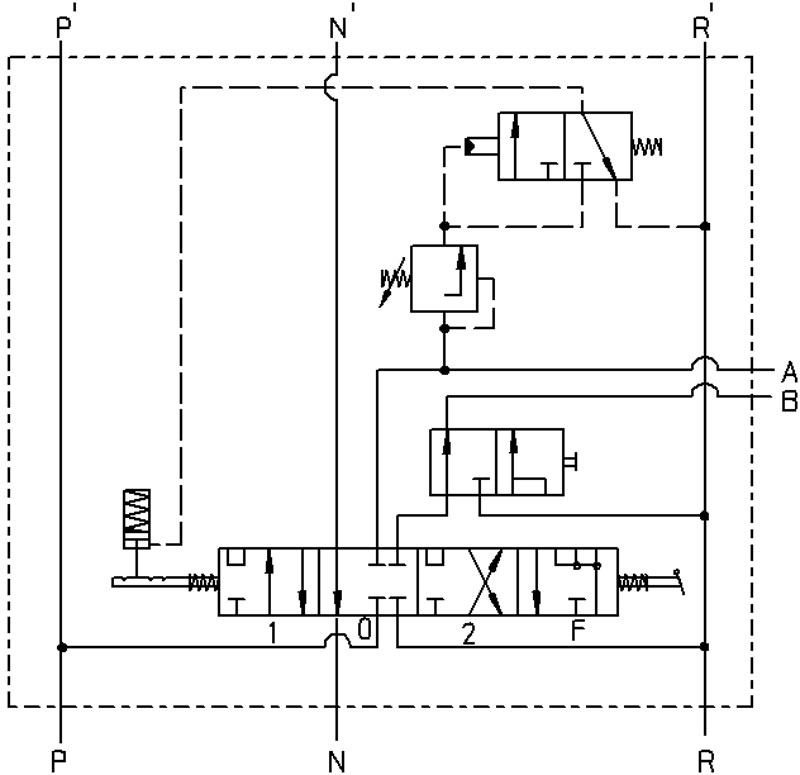

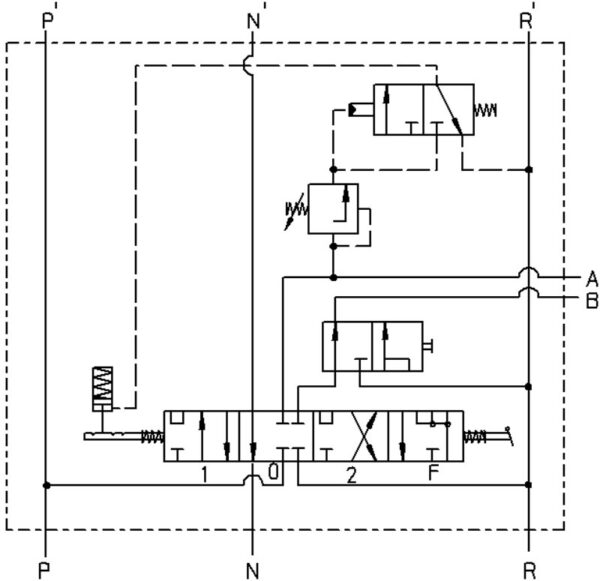

Dieses Zusatzsteuergerät ist ein 5/4-Wegeventil, welches zur Steuerung von Zylindern und Hydromotoren manuell eingesetzt wird. Es besitzt schiebergedichtete Verbraucheranschlüsse A und B. Dies bedeutet, dass eine äußerst geringe Leckage bei hohen Lasten zulässig ist. Das Gerät hat eine Rasterstellung in der Position Heben, die mit hydraulisch-automatischer Endabschaltung bestückt ist. Schaltet man über die Senkenposition weiter, wird die gerastete Position Schwimmstellung eingeschaltet, (Verbraucheranschlüsse A und B miteinander verbunden zum Rücklauf). Die Position Schwimmstellung kann sowohl bei doppelt wirkenden als auch bei einfachwirkenden Hubzylindern als gerastete Senkenstellung benutzt werden.

Die Senkenposition B hat eine Rastung ohne hydraulische Endabschaltung. Das Zusatzsteuergerät ist von doppelt wirkend auf einfachwirkend und umgekehrt umstellbar. Dies ist auch während des Betriebes möglich. Der Bedienungshebel ist im Lieferumfang enthalten.
