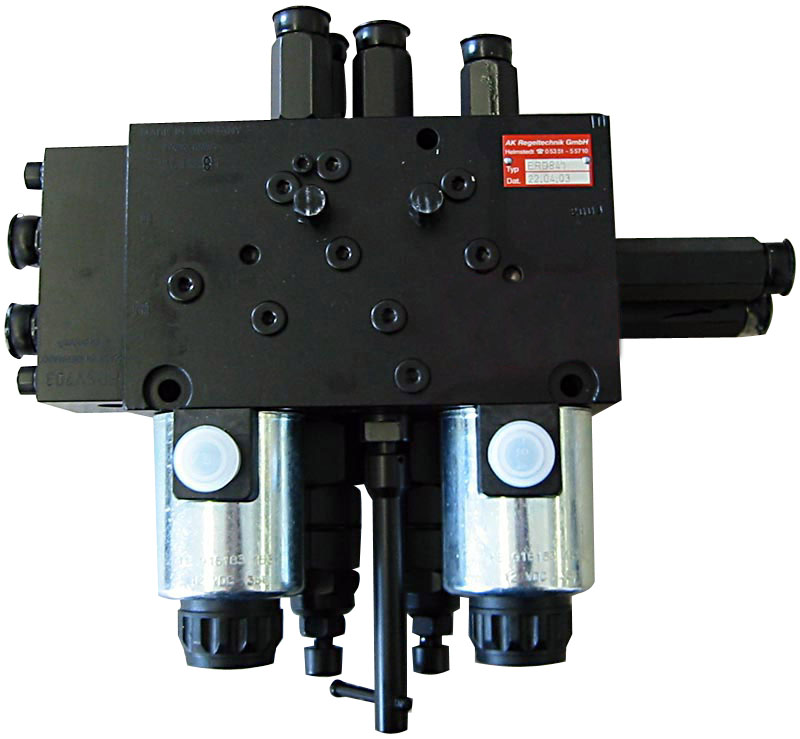

Steuerblock hydraulische Parallelführung -TL-; 12 VDC; zur Anwendung in Frontladern mit hydraulischer Gerätebetätigung

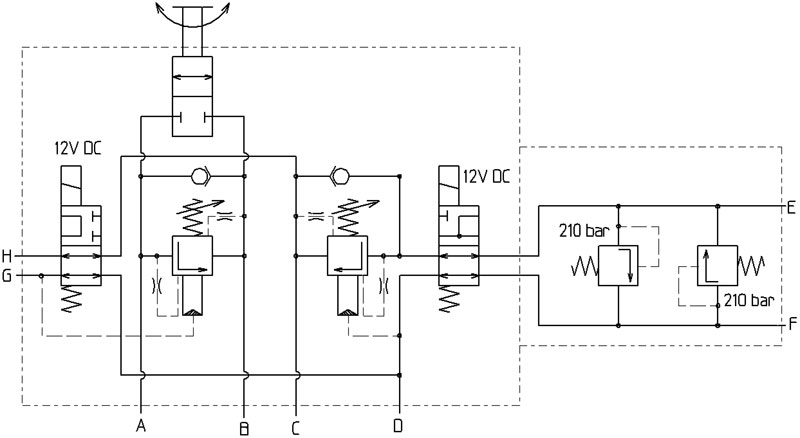

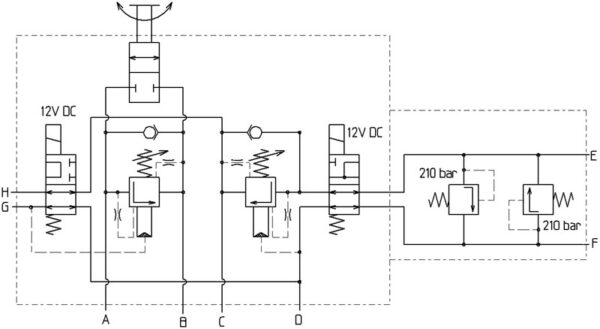

Dieses Steuerventil ist zur hydraulischen Parallelführung der Geräte am Frontlader ausgelegt. Das Ventil hat folgende Funktionen:

1.) Eine automatische Parallelführung des Arbeitsgerätes, bei Einhaltung der Vorgaben wie beschrieben.

2.) Der rechte Elektromagnet (beide Magnete zeigen zu einem hin) hat die Funktion, die Parallelführung abzuschalten. Der Elektromagnet muss dafür bestromt werden.

3.) Der linke Elektromagnet (beide Magnete zeigen zu einem hin) hat die Funktion, das Arbeitsgerät schnell zu entleeren. Der Elektromagnet muss dafür bestromt werden. Bei schnellem Ein und Ausschalten des Elektromagneten wird das Arbeitsgerät bei gleichzeitigem Einfahren des Gerätezylinders geschüttelt.

4.) Das Schockventil hat die Aufgabe Überlastungen hydraulisch abzuleiten. Das Ventil arbeitet automatisch. Dieses Steuerventil kann für verschiedene Betriebsspannungen geliefert werden (12VDC, 24VDC, 220VAC). Geringe innere Leckagen sind zulässig, da das Ventil als Schieberventil ausgelegt ist.

Artikelnummer: 10014

Dieses Steuerventil ist zur hydraulischen Parallelführung der Geräte am Frontlader ausgelegt. Das Ventil hat folgende Funktionen:

1.) Eine automatische Parallelführung des Arbeitsgerätes, bei Einhaltung der Vorgaben wie beschrieben.

2.) Der rechte Elektromagnet (beide Magnete zeigen zu einem hin) hat die Funktion, die Parallelführung abzuschalten. Der Elektromagnet muss dafür bestromt werden.

3.) Der linke Elektromagnet (beide Magnete zeigen zu einem hin) hat die Funktion, das Arbeitsgerät schnell zu entleeren. Der Elektromagnet muss dafür bestromt werden. Bei schnellem Ein und Ausschalten des Elektromagneten wird das Arbeitsgerät bei gleichzeitigem Einfahren des Gerätezylinders geschüttelt.

4.) Das Schockventil hat die Aufgabe Überlastungen hydraulisch abzuleiten. Das Ventil arbeitet automatisch. Dieses Steuerventil kann für verschiedene Betriebsspannungen geliefert werden (12VDC, 24VDC, 220VAC). Geringe innere Leckagen sind zulässig, da das Ventil als Schieberventil ausgelegt ist.

Daten

Max. Betriebsdruck [bar]

Max. Rücklaufdruck [bar]

Nenndurchfluss [l/min]

Anzugsdrehmoment [Nm]

Überdeckung

Anschlüsse [mm]

Gewicht [kg]

Maße

Betriebsmittel

Viskosität [mm2/s]

Betriebstemperatur [°C]

Einsetzbar in

Einsetzbar in Hydrauliksystemen von:

Das Ventil ist in Frontladersystemen verwendbar, in denen bereits hydraulische Parallelführungen seitens der Hersteller vorgesehen sind. Hier können diese Ventile problemlos nachgerüstet werden.

Bestellnummern

Äquivalente Bestellnummern:

Stoll-Artikel-Nr.: 1411883
