Zusatzsteuergerät zum Bosch-System SB 23 OC-TG elektrisch betätigt 12 VDC

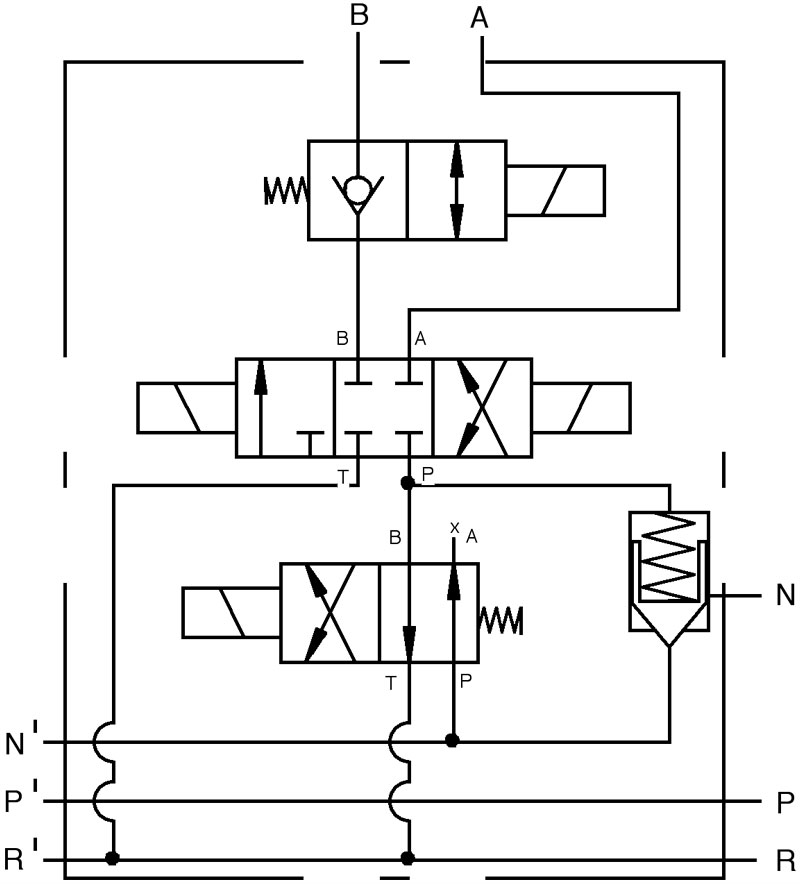

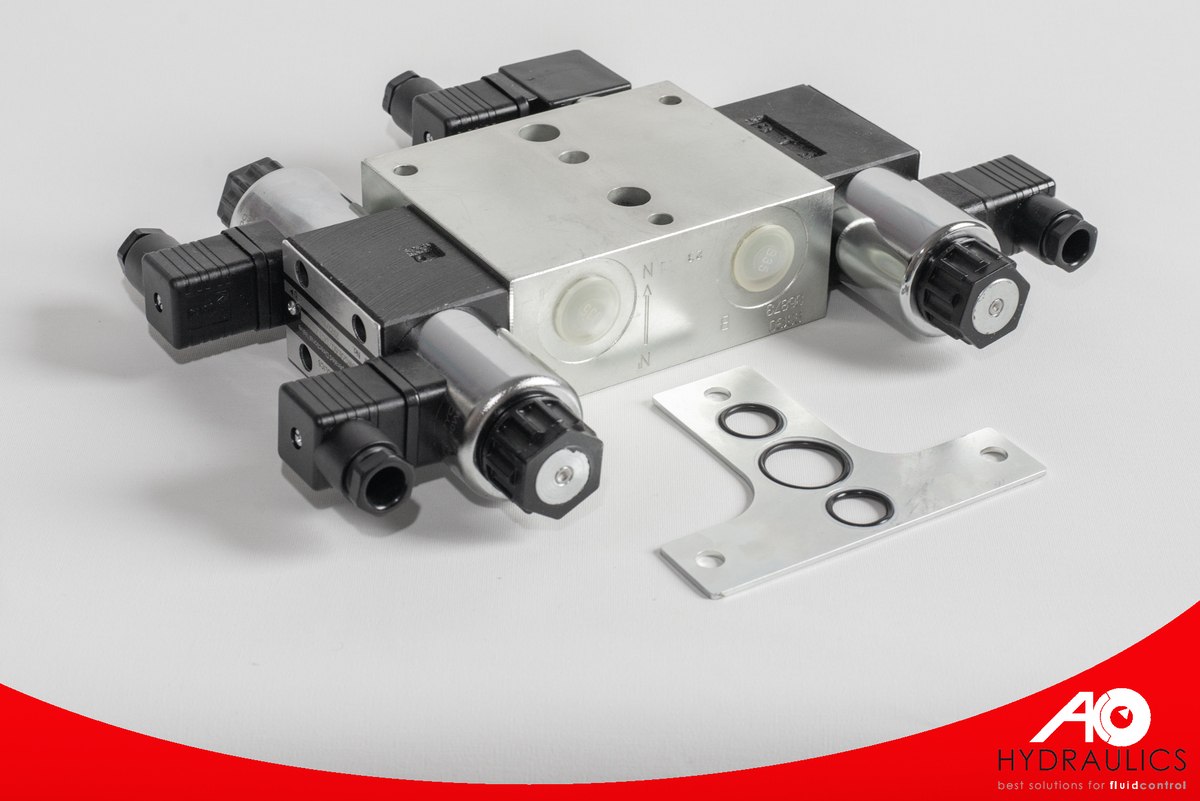

Dieses Zusatzsteuergerät ist ein 5/3-Wegeventil, das zur elektrischen Steuerung von Zylindern und Hydromotoren eingesetzt wird. Es hat einen schiebergedichteten Zylinderanschluss A und einen sitzventilgedichteten Anschluss B. Dies bedeutet, dass eine äußerst hohe innere Dichtigkeit gewährleistet. Das Zusatzsteuergerät ist so aufgebaut, dass mit einem 4/2 Wegeventil der Umlauf gesperrt wird und anschließend die Verbraucher angesteuert werden können. Die Steuercharakteristik weist keine (!) Feinsteuerung aus. Das Sitzventil wird elektrisch entriegelt. Das Ventil kann in 12 VDC als auch in 24VDC Betriebsspannung geliefert werden. Das Ventil kann durch eine frei positionierbare Dichtplatte links als auch rechts montiert werden, allerdings ist auf die korrekte Durchströmung des Ventils zu achten. Die Durchströmungsrichtung ist mit einem Pfeil auf dem Gehäuse zwischen den Anschlüssen A und B gekennzeichnet. Im Lieferumfang sind die Dichtplatte und die Magnetstecker enthalten.

Artikelnummer: 19014

Dieses Zusatzsteuergerät ist ein 5/3-Wegeventil, das zur elektrischen Steuerung von Zylindern und Hydromotoren eingesetzt wird. Es hat einen schiebergedichteten Zylinderanschluss A und einen sitzventilgedichteten Anschluss B. Dies bedeutet, dass eine äußerst hohe innere Dichtigkeit gewährleistet. Das Zusatzsteuergerät ist so aufgebaut, dass mit einem 4/2 Wegeventil der Umlauf gesperrt wird und anschließend die Verbraucher angesteuert werden können. Die Steuercharakteristik weist keine (!) Feinsteuerung aus. Das Sitzventil wird elektrisch entriegelt. Das Ventil kann in 12 VDC als auch in 24VDC Betriebsspannung geliefert werden. Das Ventil kann durch eine frei positionierbare Dichtplatte links als auch rechts montiert werden, allerdings ist auf die korrekte Durchströmung des Ventils zu achten. Die Durchströmungsrichtung ist mit einem Pfeil auf dem Gehäuse zwischen den Anschlüssen A und B gekennzeichnet. Im Lieferumfang sind die Dichtplatte und die Magnetstecker enthalten.

Daten

Max. Betriebsdruck [bar]

Max. Rücklaufdruck [bar]

Nenndurchfluss [l/min]

Anzugsdrehmoment [Nm]

Überdeckung

Anschlüsse [mm]

Gewicht [kg]

Maße

Betriebsmittel

Viskosität [mm2/s]

Betriebstemperatur [°C]

Einsetzbar in

Einsetzbar in Hydrauliksystemen von:

Case IH Serie:
743 XL, 745 XL ab Bj. 8/95, 844, 856 XL, 956 XL, 1055, 1056 XL, 1255 XL – 1455 XL, 1255 XLA – 1455 XLA,
CS 48, CS 58, CS 68, CS 75, CS 78, CS 86, CS 94, CS 110, CS 120, CS 130, CS 150

Deutz Serie AgroStar:
4.61, 4.71, 6.11, 6.21, 6.31, 6.61, 6.71, 6.81,
Deutz Serie AgroTron:
4.70, 4.80, 4.85, 4.95, 6.00, 6.05, 6.15, 6.20, 6.30, 6.45, MF Serie 3000, Steyr Serie 8100, 8100 A, 8120 A, M9000, M9078, M9078 A, M9086 A, M9094 A, Zetor Serie 3320, 3320 R, 3340, 3341, 4320, 4341, 4340, 5320, 5340, 5341, 6320, 6340, 6341, 7320, 7340, 7341, 7520, 7540, 7540 S, 8520, 8540, 9245, 9520, 9540, 9540 S, 10245, 10520, 10540, 10540 LS, 11245, 12245, 16245, 18345

Valmet: 600, 700, 800, 900, 6200, 6300, 6400, 6800, 6350, 6550, 6650, 6850, 8050, 8150, 8350, 8450, 8550, 8950

Bestellnummern

Äquivalente Bestellnummern:

Steyr S-30-D-EL-F-RS
Case 155700730126
