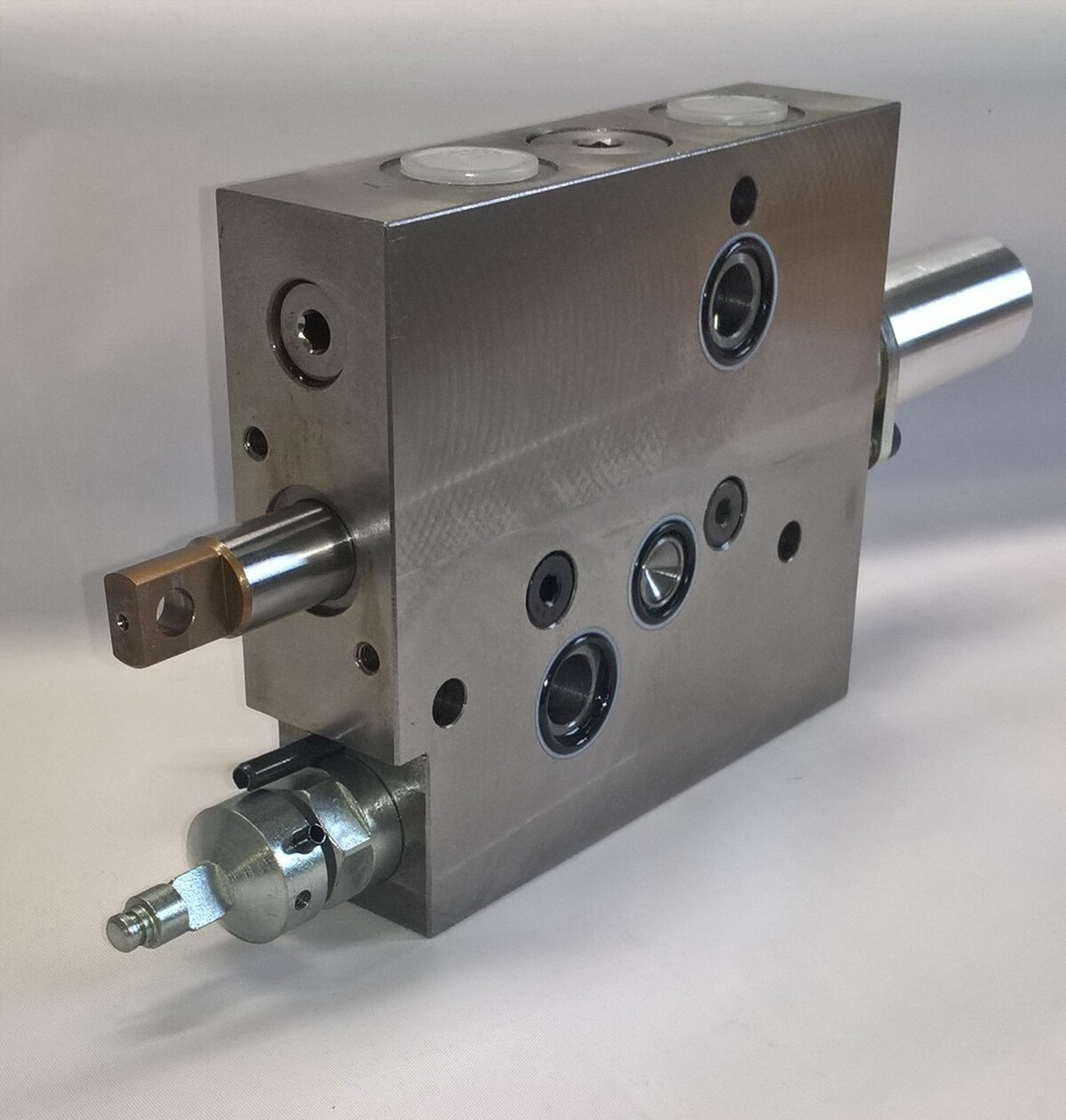

Zusatzsteuergerät für Bosch-System SB 23 LS Typ AK -TB-; Ausführung rechts Sitzdichtend

Dieses Zusatzsteuergerät ist ein 5/4-Wegeventil, das zur Steuerung von Zylindern und Hydromotoren manuell betätigt wird. Es ist mit einem Load-Sensing-Ventil ausgestattet. Das Zusatzsteuergerät ist ein Vierstellungssteuergerät, das für doppelt wirkende Hydraulikzylinder eingesetzt werden kann. Das Ventil ist auf den Anschlüssen A und B mit je einem mechanisch entsperrbaren Sitzventil abgedichtet. Dadurch ist das Ventil nahezu leckagefrei. Das Gerät hat eine Rasterstellung in der Position Heben, die mit hydraulisch-automatischer Endabschaltung bestückt ist. Schaltet man über die Senkenposition weiter, wird die gerastete Position Schwimmstellung eingeschaltet, die hydraulisch nicht entrastet wird ( Verbraucheranschlüsse A und B sind miteinander verbunden zum Rücklauf ). Die Position Schwimmstellung kann als gerastete Senkenstellung genutzt werden. Dabei ist auf die Senkgeschwindigkeit zu achten. Das Ventil ist mit einem Stromregelventil ausgestattet, damit eine Voreinstellung des Volumenstroms für die Verbraucheranschlüsse A und B dieses Zusatzsteuerventils möglich wird. Das Zusatzsteuerventil kann wahlweise mit Single-Hebel (Artikelnummer 99121) oder mit Seilzugfernbedienung bestückt werden. Ein Stauventil ist vorhanden, um ein Druckabfall entgegen der Flussrichtung zu verhindern.

Artikelnummer: 19180

Dieses Zusatzsteuergerät ist ein 5/4-Wegeventil, das zur Steuerung von Zylindern und Hydromotoren manuell betätigt wird. Es ist mit einem Load-Sensing-Ventil ausgestattet. Das Zusatzsteuergerät ist ein Vierstellungssteuergerät, das für doppelt wirkende Hydraulikzylinder eingesetzt werden kann. Das Ventil ist auf den Anschlüssen A und B mit je einem mechanisch entsperrbaren Sitzventil abgedichtet. Dadurch ist das Ventil nahezu leckagefrei. Das Gerät hat eine Rasterstellung in der Position Heben, die mit hydraulisch-automatischer Endabschaltung bestückt ist. Schaltet man über die Senkenposition weiter, wird die gerastete Position Schwimmstellung eingeschaltet, die hydraulisch nicht entrastet wird ( Verbraucheranschlüsse A und B sind miteinander verbunden zum Rücklauf ). Die Position Schwimmstellung kann als gerastete Senkenstellung genutzt werden. Dabei ist auf die Senkgeschwindigkeit zu achten. Das Ventil ist mit einem Stromregelventil ausgestattet, damit eine Voreinstellung des Volumenstroms für die Verbraucheranschlüsse A und B dieses Zusatzsteuerventils möglich wird. Das Zusatzsteuerventil kann wahlweise mit Single-Hebel (Artikelnummer 99121) oder mit Seilzugfernbedienung bestückt werden. Ein Stauventil ist vorhanden, um ein Druckabfall entgegen der Flussrichtung zu verhindern.

Einsetzbar in

Einsetzbar in Hydrauliksystemen von:

Fendt Serie 400, 500, 700, 800, 900
Xylon 520, 522, 524
Deutz Serie Agrotron alle Typen
Massey Ferguson Serie 7000
Case Serie CS
Claas Serie
Lindner Serie
McCormick Serie MC
New Holland Serie
Steyr Serie 9000
Doppstadt LTS-Trac 160
Landini Serie Legend 180 Top
JCB

Bestellnummern

Äquivalente Bestellnummern:

Bosch 0 521 610 000
Bosch 0 521 610 001
Bosch 0 521 610 003
Bosch 0 521 610 004
Bosch 0 521 610 005
Bosch 0 521 610 007
Bosch 0 521 610 008
Bosch 0 521 610 010
Bosch 0 521 610 011
Bosch 0 521 610 012
Bosch 0 521 610 015
Bosch 0 521 610 017
Bosch 0 521 610 019
Bosch 0 521 610 027
Bosch 0 521 610 044
Bosch 0 521 610 046
Bosch 0 521 610 048
Bosch 0 521 610 059
Bosch 0 521 610 068
Bosch 0 521 610 071
Bosch 0 521 610 086
Bosch 0 521 610 087
Bosch 0 521 610 092
Bosch 0 521 610 096
Rexroth R917 005 614
Rexroth R917 005 615
Bosch Schaltplan L70D2Q3-RH
Deutz 04418202.4
Deutz 2.3729.480.0
Deutz 2.3729.520.0
Steyr 1-32-573-115
JCB 25/220738
