Daten
| Max. Betriebsdruck [bar] | |
|---|---|
| Max. Rücklaufdruck [bar] | |
| Nenndurchfluss [l/min] | |
| Anzugsdrehmoment [Nm] | |
| Überdeckung | |
| Anschlüsse [mm] | |
| Gewicht [kg] | |
| Maße | |
| Betriebsmittel | |
| Viskosität [mm2/s] | |
| Betriebstemperatur [°C] |

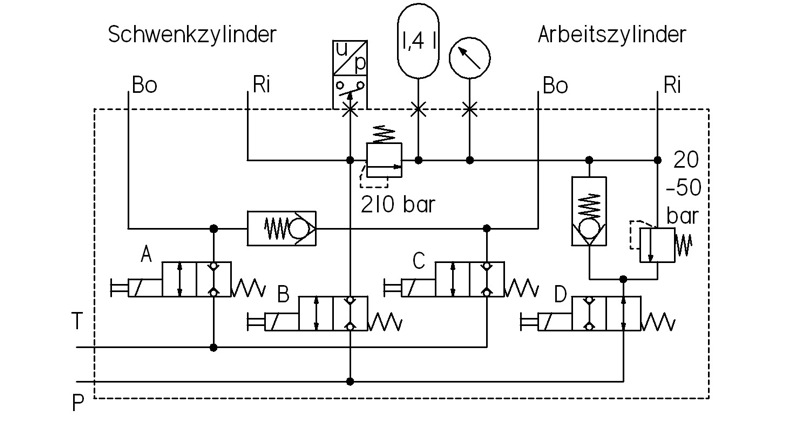

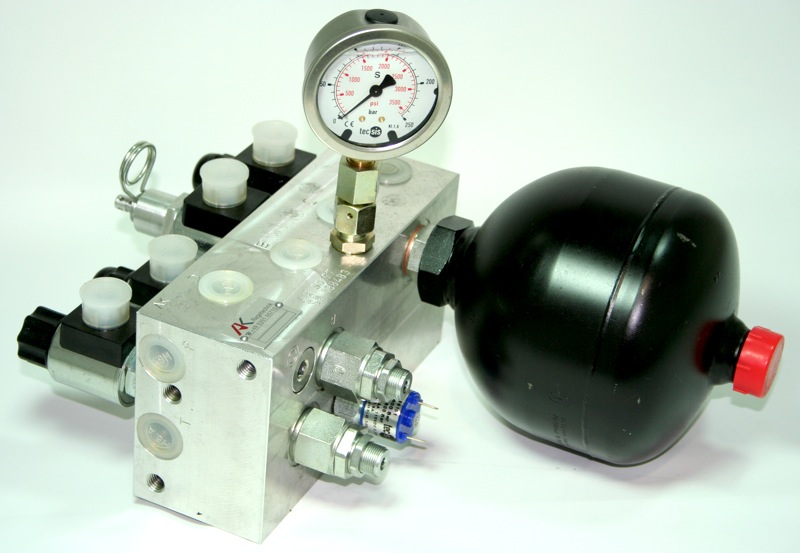

Steuerblock für Niveauregulierung -T-; 12 VDC; vollhydraulisch; inkl. hydraulischer Auflagelastregelung zwischen 50 und 150 kg
Der Steuerblock hat die Aufgabe, das Schneidwerk zu steuern. Zu den unten aufgeführten Funktionen ist das Ventil mit einer Bodendruckentlastung sowie mit einer automatischen Aushebung vor Hindernissen ausgestattet. Dazu gehören folgende Funktionen:
1.) Absenken und Ausheben des Mähwerkes
2.) Schwenken des Mähwerkes
3.) Automatisches Ausheben bei Hindernissen
4.) Schnitthöhenhaltung
Der Steuerblock hat die Aufgabe, den Auflagedruck für das Mähwerk einzustellen und automatisch nachzuregeln, sofern dies durch Bodenhebungen- oder Senkungen erforderlich ist, um den Auflagedruck des Mähwerks konstant zu halten. Die Bodendruckentlastung kann abgeschaltet werden.
Ist die Funktion der Bodendruckentlastung freigeschaltet, wird die jeweilig eingestellte Bodenlast des Mähwerks über ein voreingestelltes Druckregelventil erfasst und kann an dem Manometer abgelesen werden.
Der integrierte Druckschalter schaltet bei einem in Fahrtrichtung liegenden Hindernis automatisch auf die Notfunktion Ausheben um.
Der Steuerblock hat die Aufgabe, das Schneidwerk zu steuern. Zu den unten aufgeführten Funktionen ist das Ventil mit einer Bodendruckentlastung sowie mit einer automatischen Aushebung vor Hindernissen ausgestattet. Dazu gehören folgende Funktionen:
1.) Absenken und Ausheben des Mähwerkes
2.) Schwenken des Mähwerkes
3.) Automatisches Ausheben bei Hindernissen
4.) Schnitthöhenhaltung
Der Steuerblock hat die Aufgabe, den Auflagedruck für das Mähwerk einzustellen und automatisch nachzuregeln, sofern dies durch Bodenhebungen- oder Senkungen erforderlich ist, um den Auflagedruck des Mähwerks konstant zu halten. Die Bodendruckentlastung kann abgeschaltet werden.
Ist die Funktion der Bodendruckentlastung freigeschaltet, wird die jeweilig eingestellte Bodenlast des Mähwerks über ein voreingestelltes Druckregelventil erfasst und kann an dem Manometer abgelesen werden.
Der integrierte Druckschalter schaltet bei einem in Fahrtrichtung liegenden Hindernis automatisch auf die Notfunktion Ausheben um.
Einsetzbar in
Einsetzbar in Hydrauliksystemen von:‚- Tellermähwerke
– Schwader
